Juntas Metaloplásticas

São juntas formadas à base de núcleo macio, compressível o qual é protegido parcial ou totalmente por um revestimento metálico. As juntas encamisadas podem ser fabricadas de formas circulares ou não circulares, em quase todos os tamanhos ou configurações.
Este tipo de junta possui uma variedade muito grande de materiais para sua fabricação. Para o revestimento são usados diversos tipos de metais
como o cobre, alumínio, aço carbono, aços inoxidáveis, latão entre outros.
Para o núcleo os materiais mais utilizados são: papelão hidráulico, fibra cerâmica, fibra de vidro, grafite flexível, PTFE, dentre outros.
As juntas encamisadas são indicadas para flanges de face plana, trocadores de calor, cabeçote de válvulas, flanges de ferro fundido, tubulações de gás ou vácuo, caldeiras e autoclaves.
Estas juntas são recomendadas onde a elasticidade será compensada pelo relaxamento das juntas. Não são recomendadas para flanges de aperto limitado.

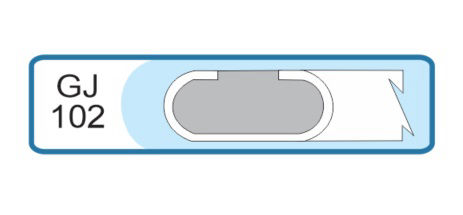

GJ-102

GJ-102 – É construída de uma capa simples de metal com enchimento macio, geralmente utiliza-se o papelão hidráulico ou o laminado de grafite. Aplica-se em superfícies lisas, onde o
encaixe não ultrapasse 1/4". É muito utilizada em compressores.

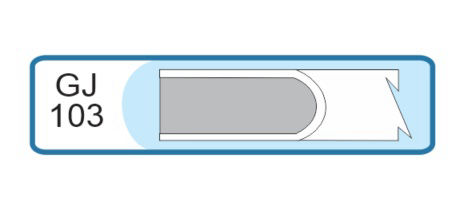

GJ-103

GJ-103 – É construída de uma capa simples de metal com enchimento macio recoberto e com a extremidade externa aberta.
É indicada para flanges estreitas como: compressores, tampas de válvulas, visores de nível, vedadores a vácuo, etc.

GJ-113

GJ-113 – Semelhante à GJ-103, porém com núcleo envolvido por duas partes. Recomendadas para formas mais largas ou irregulares, como cabeçotes
de cilindro, tampas de válvulas, os quais não necessitam de juntas com proteção ao enchimento nem com reforço na borda externa.

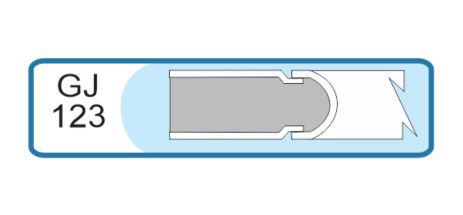

GJ-123

GJ-123 – Semelhante à GJ-103, porém o núcleo é envolvido por três partes e encaixe superior a 1/4".

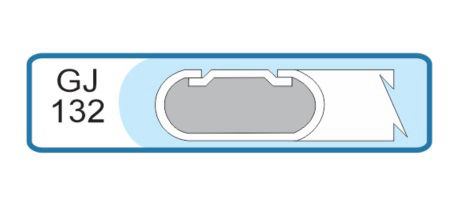

GJ-132

GJ-132 – Semelhante à GJ-102, porém o núcleo é protegido totalmente por uma capa e uma tampa de metal, também chamado de dupla camisa.
Podem ser fabricadas em formas circulares, não circulares e irregulares, utilizadas em superfícies lisas onde o encaixe seja superior a 1/4".

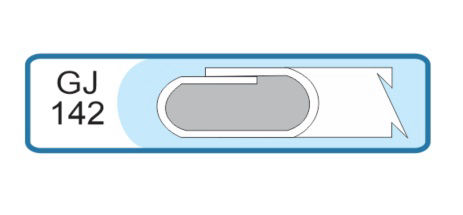

GJ-142

GJ-142 – O núcleo é totalmente recoberto por uma capa única de metal sobreposta numa das faces. É fabricado em larguras menores do que as disponíveis no tipo GJ-123.

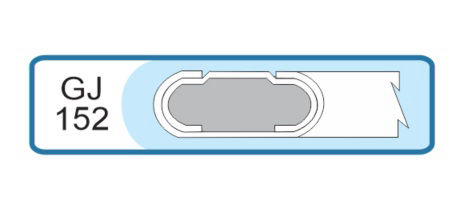

GJ-152

GJ-152 – Semelhante à GJ-132 e tendo as mesmas aplicações, porém o núcleo é recoberto por duas capas metálicas invertidas e sobrepostas. É utilizada quando se requer uma junta mais rígida e resistente.
