Juntas Corrugadas

São juntas metálicas corrugadas ou onduladas, as quais permitem uma melhor vedação em contato com suas corrugações.
As ondulações proporcionam um grau de elasticidade, dependendo da sua profundidade e passo, bem como da espessura e tipo de metal utilizado. Podem ser de uma única lâmina metálica, simples ou sobreposta por cordão ou lençol de material macio ou, ainda, de dupla camisa metálica, também com enchimento de material metálico ou macio.
As juntas corrugadas são mais indicadas onde não haja necessidade de muito aperto. Podem ser aplicadas em cabeçotes de válvulas, tubulações de escape de gases de alta temperatura, conexões de tubulações de gasolina, flanges em geral, dentre outros.
São fabricadas nos mais diversos tipos de metais. Porém, os mais utilizados são: cobre, alumínio, aço carbono, latão e o aço inoxidável.

GJ-100

GJ-100 – São fabricadas em metal com corrugações concêntricas sem núcleo, sendo mais adequadas para aplicações de até 500 libras de pressão e os
limites de temperatura são determinados pelo metal utilizado. Usada em flanges retificados para ácidos, óleos, gases, água, vapor e produtos químicos.

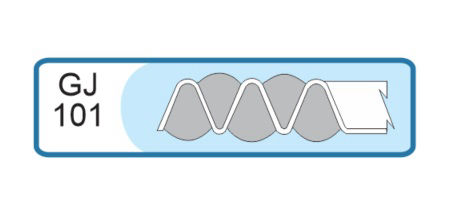

GJ-101

GJ-101 – Semelhante à GJ-100, porém com as corrugações preenchidas com cordão de material macio, tais como fibra cerâmica e PTFE
expandido. Este tipo de junta é mais adequada para pressões até 600 libras e a temperatura será determinada pelo material do cordão e do metal utilizados, bem como sob pressão leve. Entretanto, não se recomenda para serviços com óleo quente e tubulações de vácuo.

GJ-150

GJ-150 – Semelhante à GJ-101, porém com um anel metálico de cada lado, para proteger e evitar a colagem do cordão macio nos flanges.

GJ-162

GJ-162 – Possui seu núcleo revestido com uma dupla camisa corrugada para aumentar a sua elasticidade. As ondulações garantem uma vedação
de qualidade superior em relação aos outros tipos. Podem ser fabricadas com enchimento de fibra cerâmica, grafite flexível, PTFE, entre outros.
